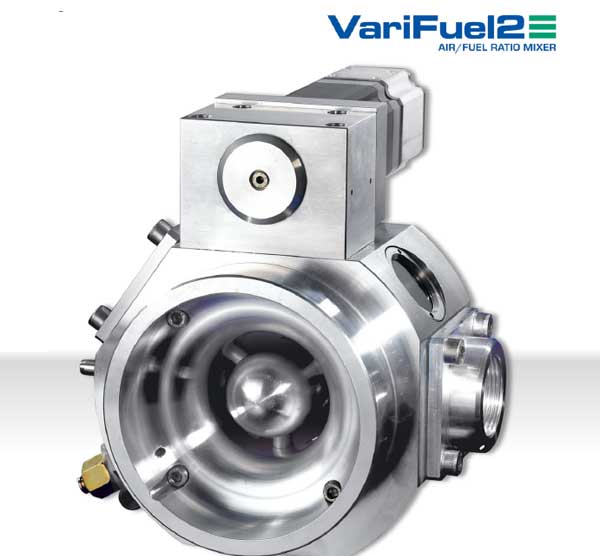

Газозмішувач Varifuel2

VariFuel2 – це високотехнологічний газоповітряний змішувач, що працює за принципом Вентурі, здатний запобігати будь-яким змінам в консистенції газу та забезпечувати найбільш ефективну роботу двигуна.
У Серії 100, 140 і 200 підходять для двигунів до 1000 кВт/1000 к.с.

При підключенні до лямбда-регулятора, економічного або стехіометричного, газоповітряний змішувач VariFuel2 дуже точно регулює склад суміші. Цей змішувач користується популярністю в двигунах, що працюють на різних видах палива, в тому числі і на біогаз, склад якого постійно змінюється.

В асортименті MOTORTECH GmbH є варіанти практично для всіх видів палива: природний газ, біогаз, звалищний газ, деревний газ, шахтний газ. Основні компоненти даного змішувача – це високоточний кроковий привід з унікальною платою блоку управління, що перепрограмується.

Газоповітряні змішувачі VariFuel виробництва MOTORTECH GmbH використовуються в двигунах MTU, CAT, MAN, ЯМЗ.

Технічні параметри

Характеристики	VariFuel2 – 100-50	VariFuel2 – 140-65	VariFuel2 – 200-100	VariFuel2 – 200-120
Витрата повітря	150-450 м3/год	450-850 м3/год	850-2300 м3/год	700-3200 м3/год
Доступні розміри корпусу	23.0-42.5 мм кроками по 2.5 мм	23.0-55.0 мм кроками по 2.5 мм	23.0-80.0 мм кроками по 2.5 мм	23.0-107.5 мм кроками по 2.5 мм
Гнучка конфігурація входу та виходу	х	х	х	х
Ремінний привід	х	х	х	х
Кількість приєднань для манометра газу	1	1	1	1
Кількість приєднань для манометра повітря	1	1	1	1
Шлангові приєднання з входом повітря	х	х	х	х
Різні фланці для повітря	х	х	х	х
Різні фланці для входу газу	х	х	х	х
Центровий корпус підтримується трьома профілями, невеликі підведення газу в яких забезпечують оптимальне співвідношення газу та циркулюючого повітря, підтримуючи постійний рівень гомогенізації суміші.	х	х	х	х

Для замовлення:

Газоповітряний змішувач із цифровим кроковим двигуном

№ артикула	Опис
30.45.100-50D	Газо-повітряний змішувач VariFuel2 — серія 100-50
30.45.140-65D	Газо-повітряний змішувач VariFuel2 — серія 140-65
30.45.200-100D	Газо-повітряний змішувач VariFuel2 — серія 200-100
30.45.200-120D	Газо-повітряний змішувач VariFuel2 – серія 200-120

Газоповітряний змішувач з ручним налаштуванням

№ артикула	Опис
30.45.100-50M	Газо-повітряний змішувач VariFuel2 — серія 100-50
30.45.100-65M	Газо-повітряний змішувач VariFuel2 — серія 140-65
30.45.100-100M	Газо-повітряний змішувач VariFuel2 — серія 200-100
30.45.100-120M	Газо-повітряний змішувач VariFuel2 – серія 200-120

Замовлення корпусу газоповітряного змішувача

№ артикула	Опис	Діаметр	VF2-100-50	VF2-140-65	VF2-200-100	VF2-200-120
31.01.720-23.0-3	Корпус	23.0 мм	х	х	х	х
31.01.720-25.0-3	Корпус	25.0 мм	х	х	х	х
31.01.720-27.5-3	Корпус	27.5 мм	х	х	х	х
31.01.720-30.0-3	Корпус	30.0 мм	х	х	х	х
31.01.720-32.5-3	Корпус	32.5 мм	х	х	х	х
31.01.720-35.0-3	Корпус	35.0 мм	х	х	х	х
31.01.720-37.5-3	Корпус	37.5 мм	х	х	х	х
31.01.720-40.0-3	Корпус	40.0 мм	х	х	х	х
31.01.720-42.5-3	Корпус	42.5 мм	х	х	х	х
31.01.720-45.0-3	Корпус	45.0 мм	х	х	х	х
31.01.720-47.5-3	Корпус	47.5 мм	х	х	х	х
31.01.720-50.0-3	Корпус	50.0 мм	х	х	х	х
31.01.720-52.5-3	Корпус	52.5 мм	х	х	х	х
31.01.720-55.0-3	Корпус	55.0 мм	х	х	х	х
31.01.720-57.5-3	Корпус	57.5 мм	х	х	х	х
31.01.720-60.0-3	Корпус	60.0 мм	х	х	х	х
31.01.720-62.5-3	Корпус	62.5 мм	х	х	х	х
31.01.720-65.0-3	Корпус	65.0 мм	х	х	х	х
31.01.720-67.5-3	Корпус	67.5 мм	х	х	х	х
31.01.720-70.0-3	Корпус	70.0 мм	х	х	х	х
31.01.720-72.5-3	Корпус	72.5 мм	х	х	х	х
31.01.720-75.0-3	Корпус	75.0 мм	х	х	х	х
31.01.720-77.5-3	Корпус	77.5 мм	х	х	х	х
31.01.720-80.0-3	Корпус	80.0 мм	х	х	х	х
31.01.720-82.5-3	Корпус	82.5 мм	х	х	х	х
31.01.720-85.0-3	Корпус	85.0 мм	х	х	х	х

№ артикула	Опис	Діаметр	VF2-200-120
31.01.720-87.5-3	Корпус	87.5 мм	х
31.01.720-90.0-3	Корпус	90.0 мм	х
31.01.720-92.5-3	Корпус	92.5 мм	х
31.01.720-95.0-3	Корпус	95.0 мм	х
31.01.720-97.5-3	Корпус	97.5 мм	х
31.01.720-100.0-3	Корпус	100.0 мм	х
31.01.720-102.5-3	Корпус	102.5 мм	х
31.01.720-105.0-3	Корпус	105.0 мм	х
31.01.720-107.5-3	Корпус	107.5 мм	х

Комплекти фланцевих приєднань

№ артикула	Опис	VF2-100-50	VF2-140-65	VF2-200-100	VF2-200-120
31.01.764	Газова секція для дросельної заслінки, 50	х
31.01.765	Газова секція для дросельної заслінки, 100	х
31.01.766	Газова секція для дросельної заслінки, 50	х
31.01.768	Фланец для MAN E0834LE202/E0836LE202	х
31.01.752	Зварне з’єднання DN100		х
31.01.750	Фланец для MAN E2876LE202/302		х
31.01.753	Фланец для MAN E0836LE202		х
31.01.755	Фланец DN65-PN6		х
31.01.757	Фланець для дросельної заслінки, 100		х
31.01.756	Фланец для MAN E2842E312		х
31.01.762	Газова секція для дросельної заслінки, 100		х
31.01.763	Газова секція для дросельної заслінки, 140		х
31.01.773	Фланец для LIEBHERR G934/G944		х
31.01.751	Зварне з’єднання DN150			х	х
31.01.759	Фланец для MAN E2876LE202/302			х	х
31.01.754	Фланец для MAN E2842LE312			х	х
31.01.758	Шлангове з’єднання DN200			х	х
31.01.760	Фланец для MAN E2848/42LE322			х	х
31.01.761	Зварне з’єднання DN150 – алюмінієве			х	х
31.01.767	Фланец для DEUTZTCG2015V6/V8			х	х
31.01.774	Фланец для LIEBHERR G936			х	х
31.01.775	Фланец для LIEBHERR G9508			х	х
31.01.776	Фланец для LIEBHERR G9512			х	х
31.01.777	Фланец для LIEBHERR G946			х	х

Комплекти фланцевих приєднань

№ артикула	Опис	Різьба	VF2-100-50	VF2-140-65	VF2-200-100	VF2-200-120
31.01.359-075	Фланець для газу	G 3/4	х
31.01.359-100	Фланець для газу	G 1	х
31.01.359-125	Фланець для газу	G 1 1/4	х
31.01.359-075NPT	Фланець для газу	3/4 NPT	х
31.01.359-100NPT	Фланець для газу	1 NPT	х
31.01.359-125NPT	Фланець для газу	1 1/4 NPT	х
30.30.102	Фланець для газу	G 1		х
30.30.103	Фланець для газу	G 1 1/4		х
30.30.104	Фланець для газу	G 1 1/2		х
30.30.102-NPT	Фланець для газу	1 NPT		х
30.30.103-NPT	Фланець для газу	1 1/4 NPT		х
30.30.104-NPT	Фланець для газу	1 1/2 NPT		х
30.30.106	Фланець для газу	G 1 1/2			х	х
30.30.107	Фланець для газу	G 2			х	х
30.30.108	Фланець для газу	G 2 1/2			х	х
30.30.106-NPT	Фланець для газу	1 1/2 NPT			х	х
30.30.107-NPT	Фланець для газу	2 NPT			х	х
30.30.108-NPT	Фланець для газу	2 1/2 NPT			х	х

Приладдя

№ артикула	Опис	VF2-100-50D	VF2-140-65D	VF2-200-100D	VF2-200-120D
31.01.942	З’єднувальний кабель VariFuel2, 10ти штирковий роз’єм військового типу 90°	х	х	х	х
31.01.955	Плата крокового двигуна VariStep	х	х	х	х
31.01.948-100	Інструмент для регулювання натягу ременя VariFuel2	х
31.01.948-140	Інструмент для регулювання натягу ременя VariFuel2		х
31.01.948-200	Інструмент для регулювання натягу ременя VariFuel2			х	х
31.01.945	Підсилювач сигналу VariFuel2	х	х	х	х

Ущільнення для комплектів фланцевих приєднань

№ артикула, сторона VariFuel	№ артикула, сторона двигуна	Входить до набору вихідного фланця	№ артикула
31.01.365	03.90.050	Газова секція для дросельної заслінки, 50	31.01.764
31.01.365	03.90.100	Газова секція для дросельної заслінки, 100	31.01.765
31.01.858	03.90.050	Газова секція для дросельної заслінки, 50	31.01.766
31.01.858	31.01.365	Фланец для MAN E0834LE302/E0836LE202	31.01.768
31.01.809		Зварне з’єднання DN100	31.01.752
31.01.809	31.01.876	Фланец для MAN E2876LE202/302	31.01.750
31.01.809	31.01.858	Фланец для MAN E0836LE202	31.01.753
31.01.809	31.01.867	Фланец DN65-PN6	31.01.755
31.01.809	03.90.100	Фланець для дросельної заслінки, 100	31.01.757
31.01.809	31.01.871	Фланец для MAN E2842E312	31.01.756
31.01.809	03.90.100	Газова секція для дросельної заслінки, 100	31.01.762
31.01.809	03.90.140	Газова секція для дросельної заслінки, 140	31.01.763
31.01.809		Фланец для LIEBHERR G934/G944	31.01.773
31.01.828		Зварне з’єднання DN150	31.01.751
31.01.879	31.01.879	Фланец для MAN E2876LE202/302	31.01.759
31.01.828	31.01.863	Фланец для MAN E2842LE312	31.01.754
31.01.828		Шлангове з’єднання DN200	31.01.758
31.01.828	31.01.828	Фланец для MAN E2848/42LE322	31.01.760
31.01.828		Зварне з’єднання DN150 – алюмінієве	31.01.761
31.01.828	31.01.886	Фланец для DEUTZTCG2015V6/V8	31.01.767
31.01.828		Фланец для LIEBHERR G936	31.01.774
31.01.828		Фланец для LIEBHERR G9508	31.01.775
31.01.828		Фланец для LIEBHERR G9512	31.01.776
31.01.828		Фланец для LIEBHERR G946	31.01.777

Для отримання інформації щодо вартості на необхідний Вам газоповітряний змішувач VariFuel2 у потрібній конфігурації просимо надати таку інформацію:

Виробник та модель двигуна
Наявність турбонаддуву
Безоддувний двигун
Потужність двигуна, кВт ел
Паливо
Теплотворна здатність палива, кВтг / Нм3
Витрата палива, Нм3/год
Витрата повітря, Нм3/год
